SAS-2000變電站綜合自動化系統
發表時間：2010-11-29 閱覽：4091 次
一、產品簡介
SAS-2000是新一代分層分布式、一體化的微機綜合自動化系統，系統集測量、控制、保護、記錄、RTU遠動終端功能于一體，以實現變電站無人值班和微機綜合自動化。該系統面向對象的開放式設計、極好的兼容性和眾多的規約支持，適用于40.5KV及以下變電站自動化，可以完全滿足新站建設和老站改造的需要。
二、主要功能
三、產品特點

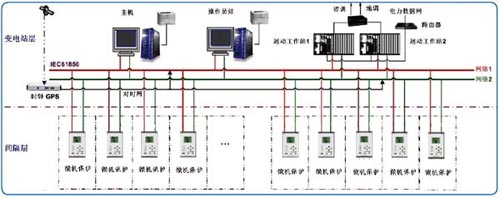

系統采用分層分布、開放式結構設計，按間隔劃分、單元化設計、分布式處理。主干網采用全光纖網絡結構。系統由變電站層和間隔層兩部分組成。間隔層裝置采用以光纖構成垂直主干、雙絞線為邊緣的布線方案，具有高可靠性和可擴充性。變電站層為全站設備監視、測量、控制、管理中心，預留接口與其它智能設備進行遠方數據通訊。
變電站層
變電站層主要包括遠動裝置與當?shù)乇O(jiān)控系統。獨立設置的遠動裝置從網絡上采集變電站的數據，并通過各種介質和協議與上級調度中心通信，遠動信息直采直送。當?shù)乇O(jiān)控系統實現數據采集與監視功能，各種功能可以根據客戶的不同需求，在計算機上靈活配置。當?shù)乇O(jiān)控系統具有良好的可裁剪性，所有功能均可采用一臺計算機實現。
間隔層
系統的間隔層包括測控裝置和各種保護裝置。所有裝置均支持雙網冗余、光纖傳輸，并直接連接到站控層網絡，支持各種通訊規約。
四、技術參數
1、測量值指標
I/O數據采集/控制單元交流采樣測量值誤差：≤0.5%
直流采樣模數轉換誤差：≤0.2%
越死區傳送整定最小值：≥1%額定值
2、遙控命令傳送及信號返回總時間：≤2s
3、系統實時響應指標
全系統實時數據掃描周期：≤2s
從I/O數據采集/控制單元輸入模擬量越死區到后臺監控主機HMI顯示：≤2s
從I/O數據采集/控制單元輸入狀態量變位到后臺監控主機HMI顯示：≤2s
控制及調節命令傳送并返回時間（從操作操作執行鍵到I/O數據采集/控制單元輸出到I/O單元輸入至HMI顯示器上顯示的總時間）：≤2s
遙信變化傳送時間（從I/O數據采集/控制單元輸入端至遠動數據處理及通信裝置的通信出口）：≤2s
遙測變化傳送時間（從I/O數據采集/控制單元輸入端至遠動數據處理及通信裝置的通信出口）：≤2s
4、可靠性指標
系統可用率：≥99.9%
遙控執行可靠率：≥99.99%
系統平均無故障時間（MTBF）：≥3000小時
數據采集及控制裝置平均無故障時間（MTBF）：＞40000小時
5、整個系統的數據更新小于20ms
6、事件記錄分辯率：≤1ms
7、事件記錄儲存條：≥256條
