PID-100 自整定PID控制器
發表時間：2010-11-29 閱覽：3657 次
一、產品介紹
自整定PID控制儀能夠與各類傳感器、變送器配合使用，實現對溫度、壓力、液位等過程量的設定值控制。本產品采用兩排四位LED數碼管顯示測量值和設定值，通過觸摸式按鍵可選擇控制器的工作狀態和設定參數，并能夠?qū)崿F(xiàn)PID控制器參數的自整定。
PID是在工業自動化中應用最為廣泛的控制策略。然而傳統的PID控制器都需要人為地設定控制器參數，而大多數設定方法都是基于人們的經驗。自整定PID控制儀采用繼電反饋的自整定技術在線地分析被控對象的動態特性，并通過一個事先設定的規則庫設定PID參數，采用這種方式得到的控制器參數能夠很好地控制溫度、水位等過程被控對象，并且不影響系統的正常運行。

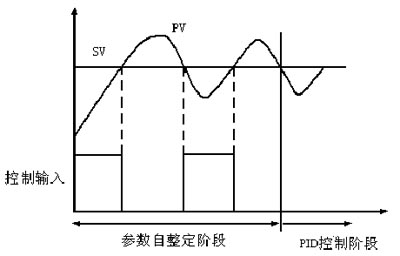

參數自整定過程如下圖所示：

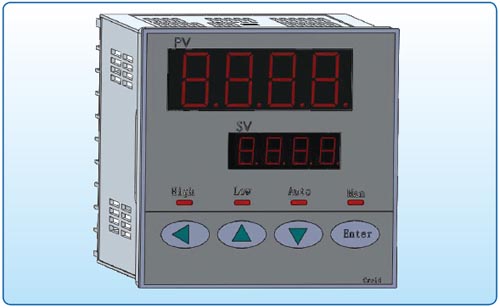

二、產品外觀
三、產品特點
1、雙排高亮度LED數碼同時顯示測量值和設定值；
2、觸摸式按鍵設計；
3、隔離設計，抗干擾能力強、可靠性高；
4、可實現PID參數的自整定；
5、SMT工藝，綜合電磁兼容性設計；
6、能夠與上位計算機進行數據交換；
7、安裝方便，操作簡單。
四、技術參數
輸入信號類型：
熱電阻:Pt100、Cu100、Cu50、BA1、BA2、G型
熱電偶:K、S、R、B、N、E、J、T型
直流電壓信號:1～5V、0～10V
直流電流信號:4～20mA、0～10mA
輸出信號類型
直流電壓信號:1～5V、0～10V
直流電流信號:4～20mA、0～10mA
測量周期:0.1秒
測量精度：0.2級
控制周期:0.1-2秒可選
通訊接口:RS485接口, Modbus ASCII/RTU
控制方式:參數自整定方式、PID自動控制方式、手動方式
報警：高低限報警
工作條件：工作溫度：-40℃ ～ +80℃；相對濕度：≤90%
電源電壓:24V直流電源
外形尺寸:35mm×110mm×110mm
參數范圍
比例系數:0.01-99.99
積分時間:0.1s-999.9s
微分時間:0.1s-999.9s
