煙氣濕法脫硫控制系統
一、工程應用背景
隨著我國鋼鐵產量的不斷提高，煤炭消費也在不斷增長,燃煤排放的二氧化硫也不斷增加,致使我國酸雨和二氧化硫污染日趨嚴重。國家為了實現二氧化硫的減排目標,陸續制定了一系列的環保減排措施，要求鋼廠、電廠等的煙氣排放必須脫硫。在煙氣脫硫技術中，濕法脫硫技術是目前最成熟的脫硫技術之一，在國內得到了廣泛應用。煙氣濕法脫硫控制系統解決方案采用可編程控制器PLC 作為控制主站,將脫硫控制納入全廠輔助系統網絡集中監控,既保證可靠性,又能使自動控制成本降到最低。
二、控制系統方案
根據現場控制設備的規模，控制系統可靈活采用西門子S7-200/300/400作為核心控制器進行設計。整個控制系統由兩部分構成：電氣控制和PLC控制。電氣控制和PLC控制相互緊密結合組成一個整體，共同完成對系統的控制和數據采集。PLC控制系統作為整個控制系統的核心，由中央監控站和現場控制站組成。該控制系統留有開放式通訊接口，可與廠區的其他控制系統通訊。整套控制方案具有標準的原理圖，接線圖，系統操作說明等。控制方案已成功應用到多家冶金、電力企業。
中央監控站由上位機和打印機構成，是實現自動化監控的核心部分。上位機負責全系統的管理和信息綜合，利用WINCC監控軟件提供的良好的中文人機對話界面，以查詢方式從PLC獲取的有關參數和設備狀態信息，用棒圖形式直觀顯示，同時打印必要的報表數據，供主控及管理人員指導生產。
本系統采用三種控制模式即手動操作、PLC遠程手動操作、全自動操作三種方式。前兩種方式一般只在設備調試或維修時使用，系統主要以全自動操作方式為主。在這種方式下，各類泵、風機等設備的開、停，各種工況的切換，都由可編程控制器按照預先編制的程序自動生成，不需要操作人員干預。每種工況的運行時間及各種測量參數均可以在線或離線調整，每臺設備和每種工況的運行情況也都可以由PLC系統進行監視，并根據現場的各個工藝單元的框架，利用監控軟件在上位計算機上描繪出來。現場的泵類、風機、攪拌器等信號通過PLC的控制轉化也在上位機上顯示。這樣，既能對設備開關量，如各類泵、風機、攪拌器等的開停進行控制，又能對現場的模擬量，如：反應池的PH、液位等進行調節，使裝置的工藝、設備運行得到全面的控制。
三、控制系統功能
（1）數據采集和存儲功能：系統可自動連續地檢測并紀錄顯示出煙氣脫硫處理過程中各個工藝環節、各個時段的液位、PH、出水流量等生產數據，以及生產設備的運行工況等。對采集到的數據將保存1年，以備隨時調閱和查詢。
（2）自動保護功能：PLC和上位機能對采集到的數據進行綜合分析，從而判斷出生產過程中有可能發生的事故，完成自動報警和主動采取預防措施，防止事故的發生和擴大，達到保護人身和設備的目的
（3）自動控制和調節功能：系統處于自動控制狀態下，PLC和上位機能根據工藝參數、設備工況和控制要求，按規定的時間周期、設定的邏輯順序和設定的工藝參數自動的起停設備、自動切換設備的交替運行和調節部分設備的開啟度或強度。
（4）生產管理功能：系統能根據煙氣脫硫處理系統的生產工藝、現場儀表所檢測到的數據、生產設備運行中電量數據和開關量信號以及管理化驗數據等信息，協調和管理全廠生產過程的調度、各類報表的打印，趨勢曲線和棒圖、帶圖的自動生成等。
四、工程案例

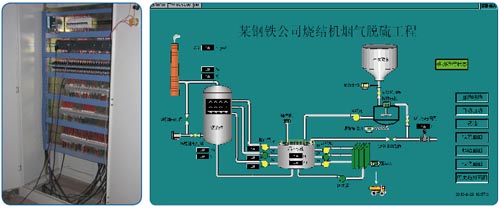

本解決方案已成功應用到多個冶金、電力企業，下圖是某鋼廠燒結機煙氣濕法脫硫控制工程的自動控制柜和上位機畫面。以西門子S7-200 系列PLC 為主站的控制系統實現了濕法煙氣脫硫工藝流程監控自動化控制。系統實際運行效果證明，該方案具有很好的安全性、穩定性和可維護性,完全達到了燒結機煙氣脫硫自動控制目的。
