電除塵（EP）控制系統
發表時間：2010-11-29 閱覽：4161 次
一、系統工藝及控制要求

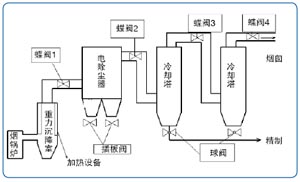

電站鍋爐煙氣經過重力沉降室初步除塵，然后經蝶閥進入電除塵器中，電除塵器中經過強大電場除塵，除塵后的煙氣經冷凝塔熱交換后通過變成低溫清潔煙氣經過煙囪排放到大氣中。
二、系統總體方案設計

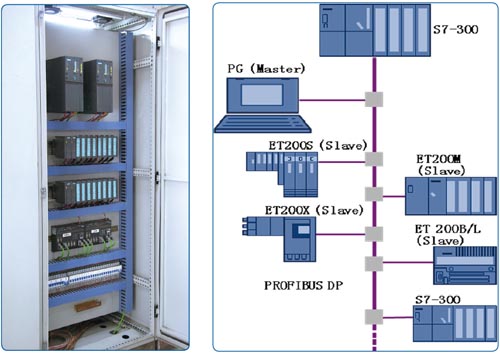

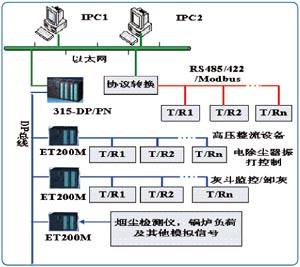

◎ 電除塵控制系統上位機采用工業控制機（IPC），下位機控制器主站選用西門子CPU315-DP/PN控制器；ET200M分布式I/O子站進行本地?cái)?shù)據采集；
◎ 監控主站與控制器采用工業以太網ProfiNet通訊方式、控制器主站與ET200M分布式I/O采用Profibus-DP通訊方式；采用工業上通用的Modbus總線實現第三方通訊集成。
三、PLC控制系統設計
◎ PLC控制實現對于電除塵器的遠程監控，主要完成與高壓部分的控制器的通信，實現高壓部分控制；

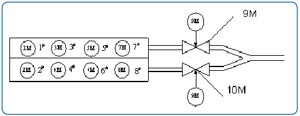

◎ 同時PLC還要實現對于輔助系統（包括鍋爐、重力沉降室、冷卻塔）中的溫度、壓力等模擬量信號采集與實現球閥、碟閥以及插板閥門的控制；
◎ 完成電除塵器陰陽極板振打控制、灰斗料位監控和卸灰控制、絕緣子加熱恒溫控制、高壓安全連鎖控制、陰極振打保溫箱加熱控制、倉壁振動器電氣控制；
◎ 上位機采用工業控制機，預裝西門子WinCC組態軟件，上位機與本地控制器利用工業以太網進行通訊；電除塵器監控系統可以實現重要模擬量的歷史趨勢，實時曲線顯示，重要報警，報表等功能。
