FNC-I型現場總線與網絡化控制實驗裝置
發表時間：2010-11-29 閱覽：8499 次
一、產品介紹
FNC-I型現場總線與網絡化控制實驗裝置提供了一個完整和開放的現場總線技術與網絡化控制研究平臺，它涵蓋了從系統設計到硬件調試，從軟件編程到組態監控的全部內容。該裝置采用西門子先進的控制技術和網絡技術，集可編程邏輯控制器、通信模塊、I/O采集模塊、編程組態軟件和可選的過程控制對象（如立體倉庫系統、機械臂系統、材料分檢系統、四容水箱系統）于一體，能夠滿足不同層次學生的學習需要。
裝置以西門子S7-300CPU作為控制主站，以ET200M遠程站和S7-200CPU作為從站組成ProfibusDP現場總線網絡，同時提供工控機和觸摸屏兩種方式作為操作員站進行系統監控。裝置提供了PPI、MPI以及以太網等西門子設備調試方式，針對不同的被控對象設計了涉及網絡通信、系統設計、硬件組態、軟件編程調試、人機監控界面制作等多種實驗。
二、產品特色
（1）控制裝置系統開放、靈活，可根據用戶需求配置。控制系統采用開放的接線方式，滿足實驗安全需求的同時能最大限度的鍛煉學生動手能力。
（2）裝置采用西門子中小型PLC，具有完整的工廠控制系統架構。通過對現代化工廠控制系統的仿真模擬，體現了最具代表性、清晰、完整的工廠架構。
（3）裝置具有豐富的西門子現場總線網絡結構，設計了涵蓋從Profibus到ProfiNet的多種同構/異構網絡通信實驗。
（4）裝置操作方式多樣，操作員站可選工控機、觸摸屏等多種形式，全面的培訓學生的工程實踐能力。
（5）被控對象形式多樣，豐富的數字量和模擬量對象，能夠?qū)崿F(xiàn)對工業現場尤其是過程控制現場的模擬。
三、產品實驗項目
1、控制系統硬件認識及接線
2、控制系統硬件組態與網絡組態
3、PLC編程與調試（S7-200和S7-300）
4、S7-200與S7-300的Profibus DP通訊實驗
5、編程及組態軟件的安裝與優化
6、組態軟件的通訊配置
7、組態畫面的設計與調試
8、實時和歷史趨勢畫面、報警畫面的組態實驗
9、OPC Server的編程與配置
10、OPC Client通訊程序設計
11、Webnavigator發布實驗
12、組態軟件實現網絡遠程控制實驗
13、常用低壓電器控制電路設計、安裝與調試
14、雙容水箱液位串級 PID 控制實驗
15、前饋反饋控制實驗
16、溫度滯后Smith 預估控制實驗
17、四水箱解耦控制實驗
18、機械臂綜合控制實驗
19、材料分揀綜合控制實驗
20、立體倉庫綜合控制實驗

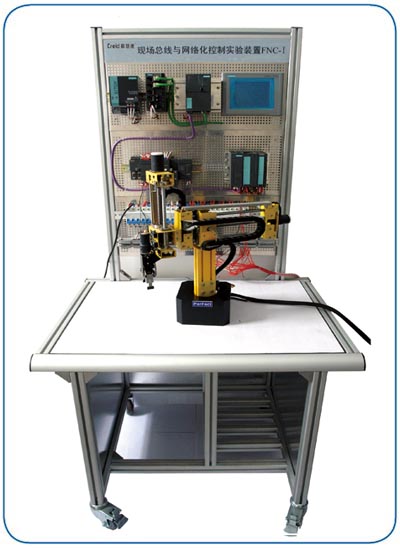

四、產品外觀及相關參數
外觀尺寸：長*寬*高 80cm*68cm*160cm
